Рисунок 8 Воздушный волоконно-оптический кабель
Название продукта: самонесущий оптоволоконный кабель типа «8» GYXTC8Y
Место происхождения бренда: FCJ OPTO TECH
Адрес завода: Ханчжоу, Китай (материк)
Применение: Воздушное/надземное наружное
Сердцевина волокна: 2F 4F 6F 8F 12F 24F
Support Customization by Email: wilson@fcjopto.com
miri@fcjopto.com
Рисунок 8. Производитель самонесущего воздушного волоконно-оптического кабеля
Подробное описание:

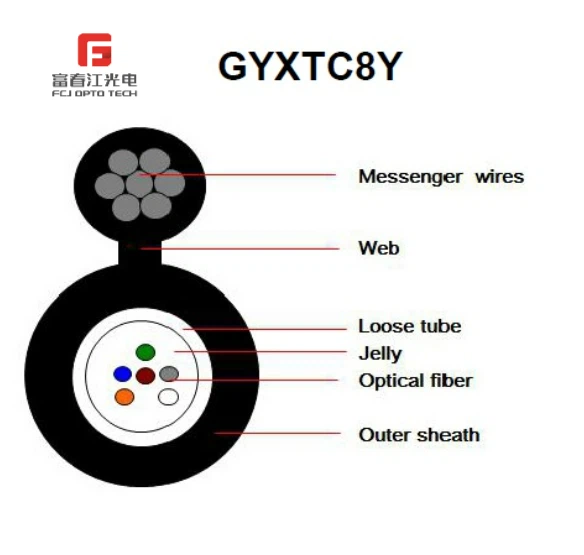

Кабель GYXTC8Y изготовлен из одного свободного рукава в качестве сердечника кабеля, волокна,250um. Он помещен в свободный рукав из высокомодульного пластика и заполнен водонепроницаемым составом. Свободный рукав помещен в центр кабеля, и водоблокирующая паста или намотанная водоблокирующая пряжа заполняется вокруг свободного рукава, а затем соединяется со стальной прядью или стальной проволокой, образуя полиэтиленовую оболочку в форме цифры 8.
Характеристики:
- Оптический кабель и кабель в целом можно прокладывать над землей единовременно, что экономит время и затраты на строительство.
- Самонесущая конструкция имеет высокую прочность на разрыв и удобна для потолочной укладки.
- Маленький размер, легкий вес, хорошая мягкость, легко укладывать
- Простая конструкция, превосходные характеристики трансмиссии, экономичность
- Хорошие механические и экологические свойства
- Сердечник кабеля полностью предотвращает попадание воды, обеспечивая долгосрочное стабильное использование.
- Расчетный срок службы более 25 лет.
- Применение:самостоятельное
Стандарты:
Кабель ADSS соответствует стандарту IEEE 1222-2004, а также IEC60794-1
Технические параметры:
| Технические параметры: | |||||||||
| Количество кабелей | Внешняя оболочка | Масса | Минимально допустимая прочность на растяжение | минимально допустимая разрушающая нагрузка | Минимальный радиус изгиба | Хранилище | |||
| Диаметр | (N) | (Н/100мм) | (ММ) | температура | |||||
| (ММ) | (КГ) | короткий срок | долгосрочный | короткий срок | долгосрочный | короткий срок | долгосрочный | ( степень ) | |
| 2 | 3.2×6.5 | 54 | 1500 | 600 | 1500 | 600 | 20D | 10D | 20 |
| 4 | 3.2×6.5 | 54 | 1500 | 600 | 1500 | 600 | 20D | 10D | 20 |
| 6 | 3.2×6.5 | 54 | 1500 | 600 | 1500 | 600 | 20D | 10D | 20 |
| 8 | 3.2×6.5 | 54 | 1500 | 600 | 1500 | 600 | 20D | 10D | 20 |
| 12 | 3.2×6.5 | 54 | 1500 | 600 | 1500 | 600 | 20D | 10D | 20 |
| 24 | 3.2×6.5 | 54 | 1500 | 600 | 1500 | 600 | 20D | 10D | 20 |
|
Оптические характеристики |
||||||
|
|
|
G.652.D |
G.657A1 |
G.657A2 |
50/125мкм |
62,5/125мкм |
|
Затухание |
@850um |
|
|
|
Меньше или равно 3.0дБ/км |
Меньше или равно 3.0дБ/км |
|
@1300мкм |
|
|
|
Меньше или равно 1.0дБ/км |
Меньше или равно 1.0дБ/км |
|
|
@1310мкм |
Меньше или равно 0.34 дБ/км |
Меньше или равно 0.35 дБ/км |
Меньше или равно 0.35 дБ/км |
|
|
|
|
@1383мкм |
Меньше или равно 0.34 дБ/км |
Меньше или равно 0.35 дБ/км |
Меньше или равно 0.35 дБ/км |
|
|
|
|
@1550мкм |
Меньше или равно 0.20 дБ/км |
Меньше или равно 0.21 дБ/км |
Меньше или равно 0.21 дБ/км |
|
|
|
|
Пропускная способность (Класс А) |
@850мкм |
|
|
|
Больше или равно 500 МГц·Км |
Больше или равно 200 МГц·Км |
|
@1300мкм |
|
|
|
Больше или равно 1000 МГц·Км |
Больше или равно 600 МГц·Км |
|
|
Длина волны отсечки кабеля λcc |
|
Меньше или равно 1260 нм |
Меньше или равно 1260 нм |
Меньше или равно 1260 нм |
|
|
|
Технические параметры |
|||||
|
Количество волокон |
Диаметр кабеля (мм) |
Вес кабеля (кг/км) |
Прочность на растяжение (MAT)(N) |
Сопротивление раздавливанию в долгосрочной/краткосрочной перспективе (Н/100 мм) |
Радиус изгиба статический/динамический (мм) |
|
6 |
4.0*7.5 |
27 |
500 |
500/1000 |
10D/20D |
|
12 |
4.0*7.5 |
27 |
500 |
500/1000 |
10D/20D |
|
24 |
4.8*9.0 |
36 |
700 |
500/1000 |
10D/20D |
